施工事例
マンション共聴設備とインターホンです。
１.マンション共聴
BSアンテナ コンバータ不良
BSアンテナは経年劣化によりコンバータのC/N比が悪くなり受信不良となることがよくあります。
レベル（電界強度）があっても不安定な映りの場合はコンバータの経年劣化によりCN比が悪くなっている場合があります。
カラスがコンバータ部に穴をあけて雨水が溜まり受信不良になることもあります。
BS110°CSアンテナはマンションでも現在はコンバーターの性能も良くなり60cmのアンテナでレベルも十分です。
特に電界強度よりもCN比が大事です。
BS対応工事
特に古いマンションではあとからBSアンテナを屋上に設置したものの伝送設備がBSに対応していないため受信障害となる場合があります。

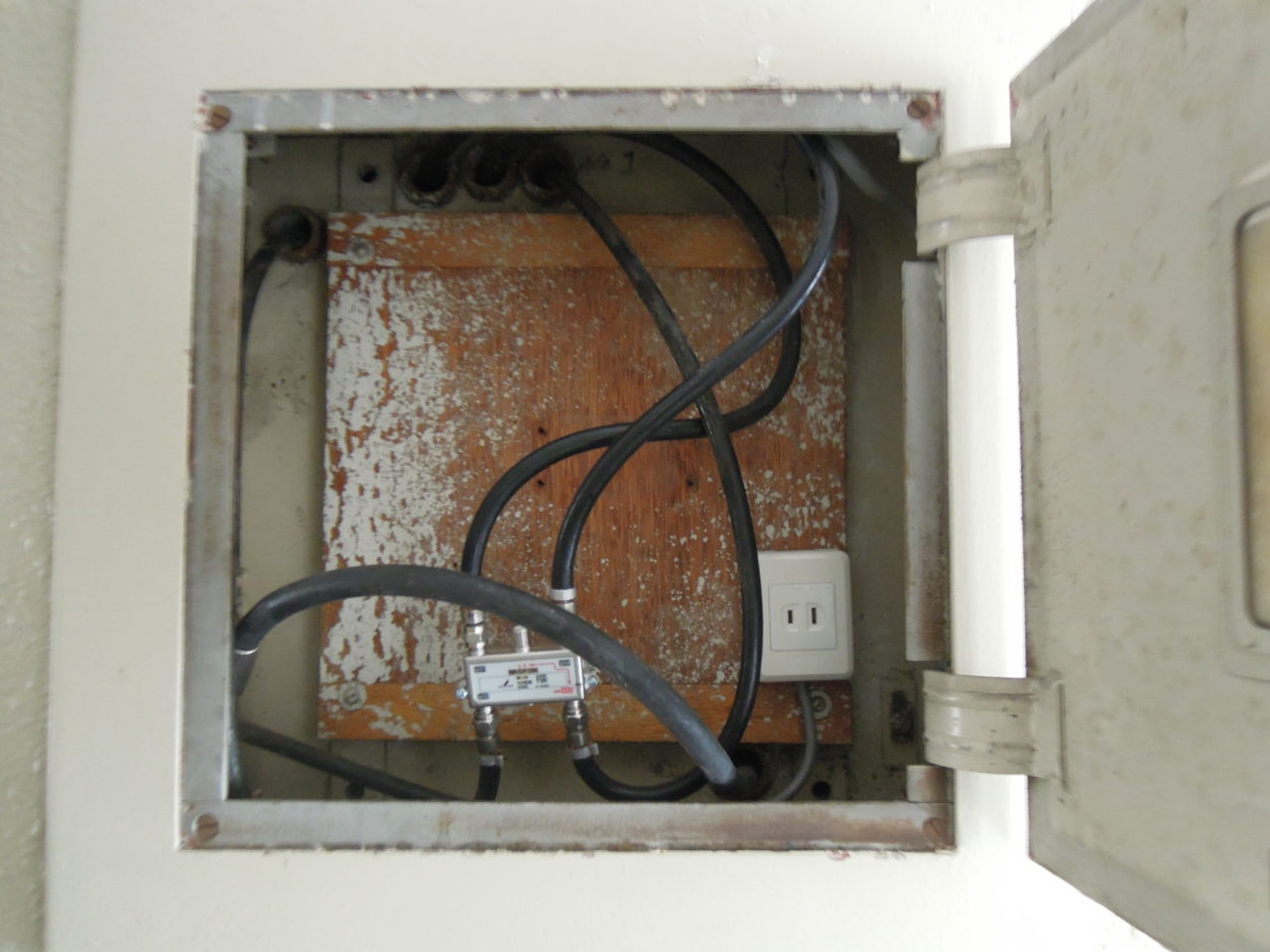

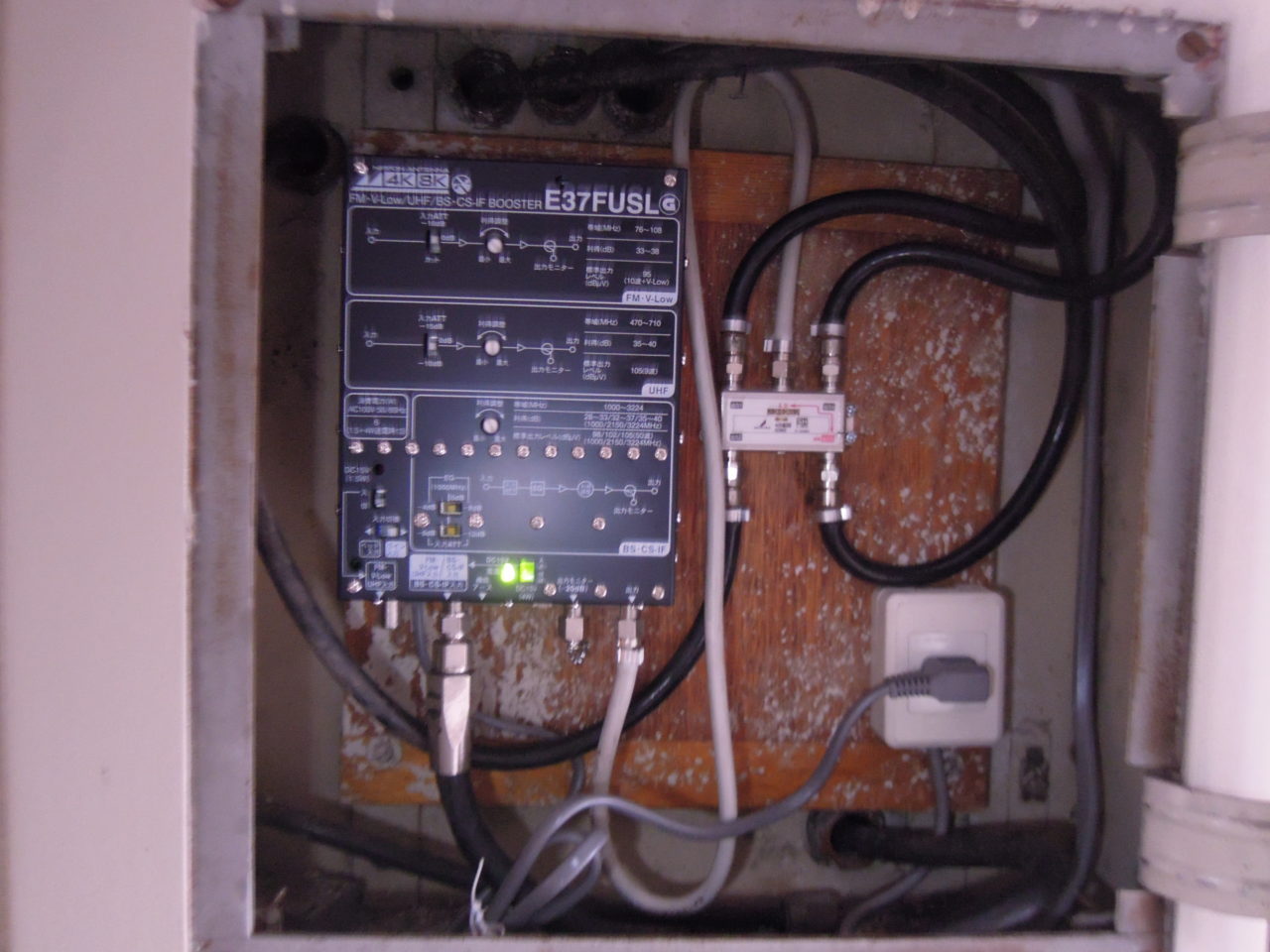

この場合は新しいBSアンテナに交換して幹線の分配器BOXに電源増設し、ブースタ(増幅器)を設置します。
既存の4分配器も交換し、BSの高い周波数の信号をブースト（増幅）して伝送します。

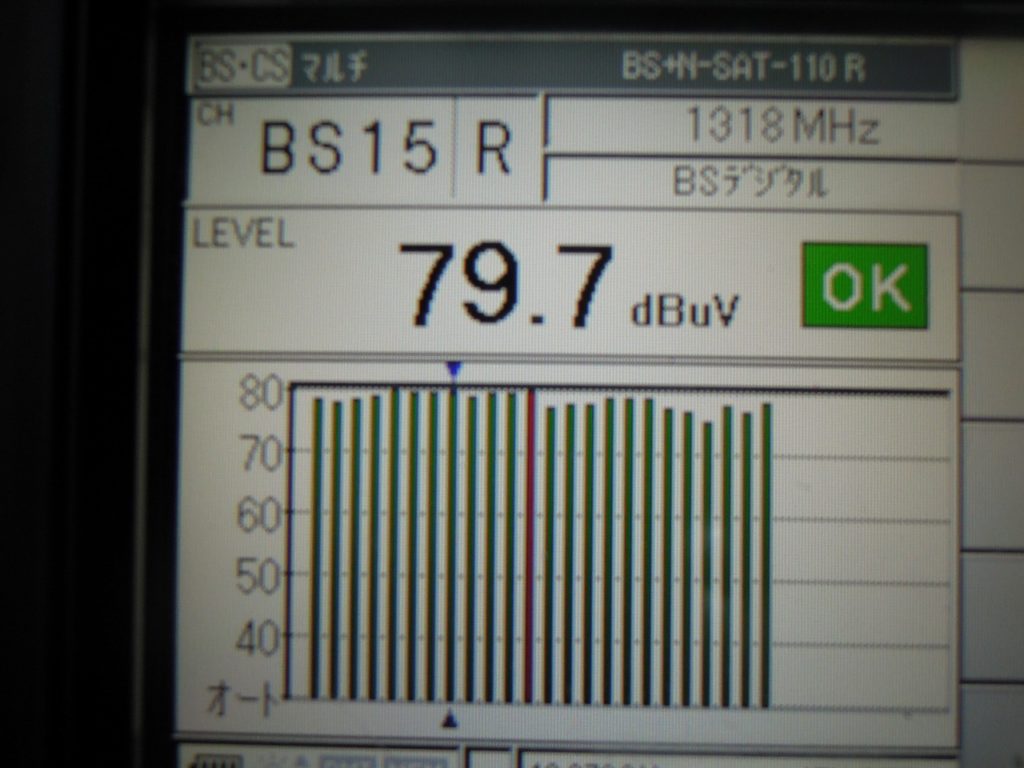

ブースターの出力レベルをほぼ定格近くの100dBμVで伝送します。

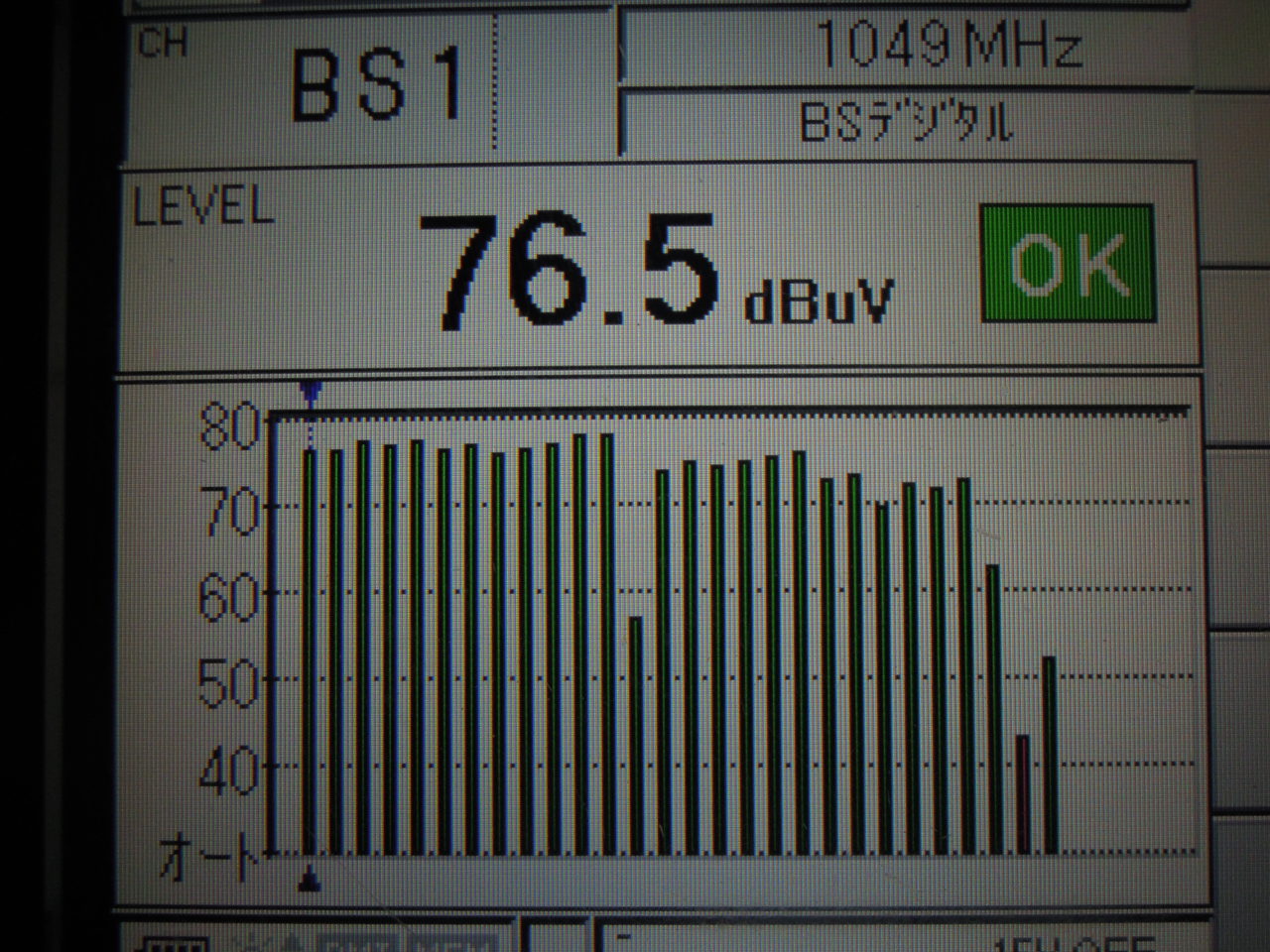

測定器のレベルはブースターのモニター出力（-20dBμV）です。
2.マンション インターホン
工事前
共同玄関機（主装置分離型）
カメラあり

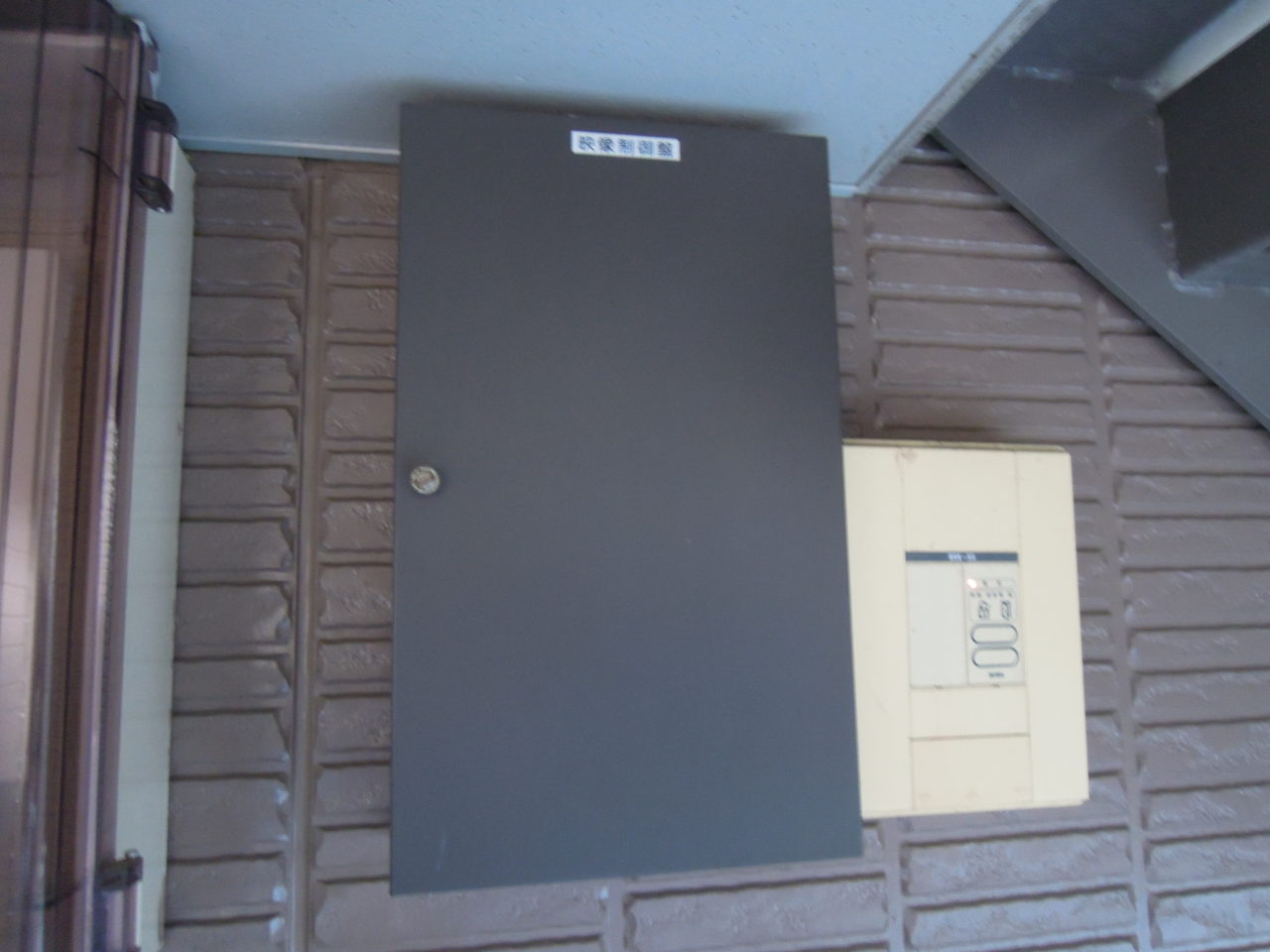

主装置（制御装置）

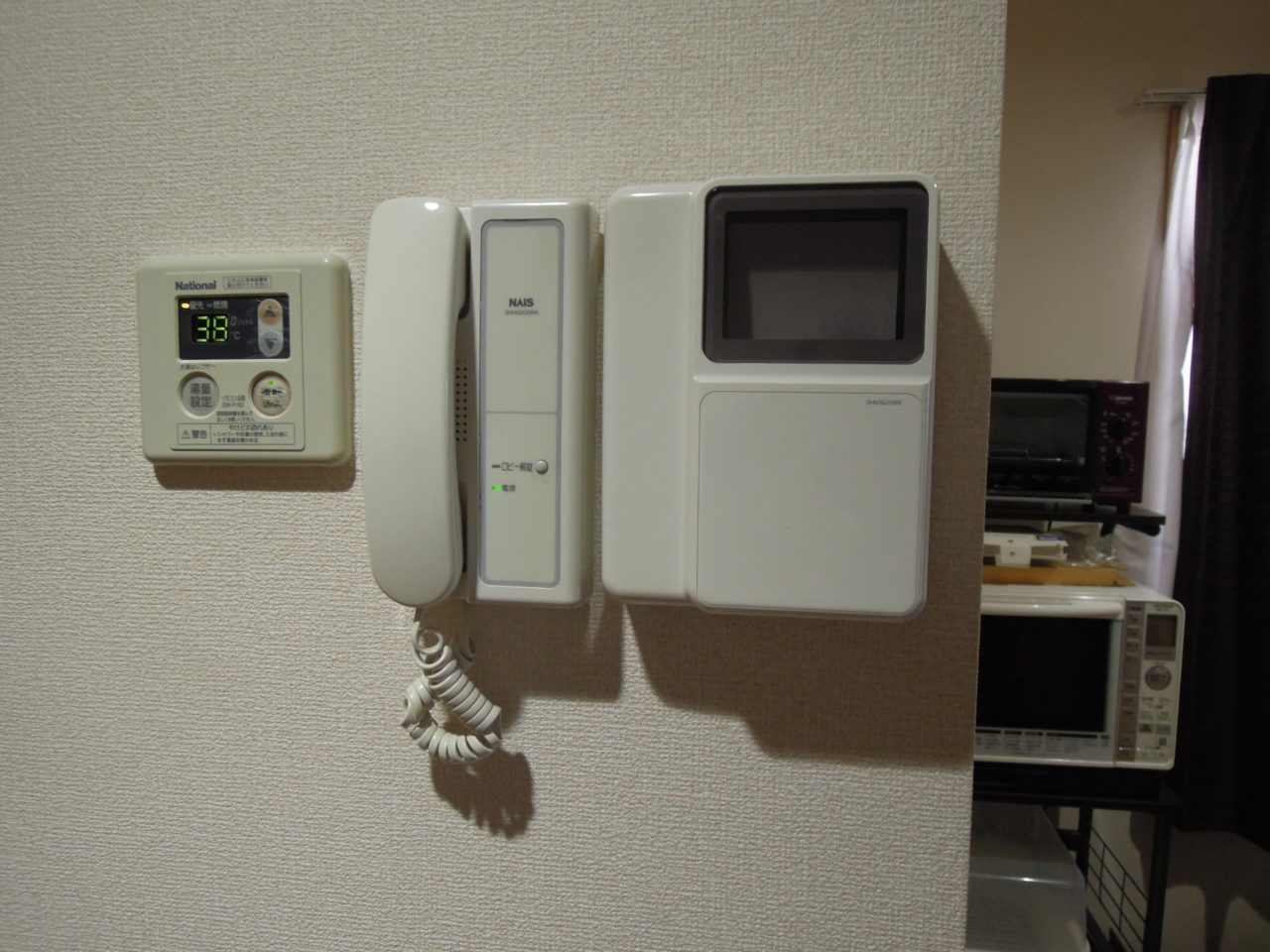

室内親機（モニターあり）

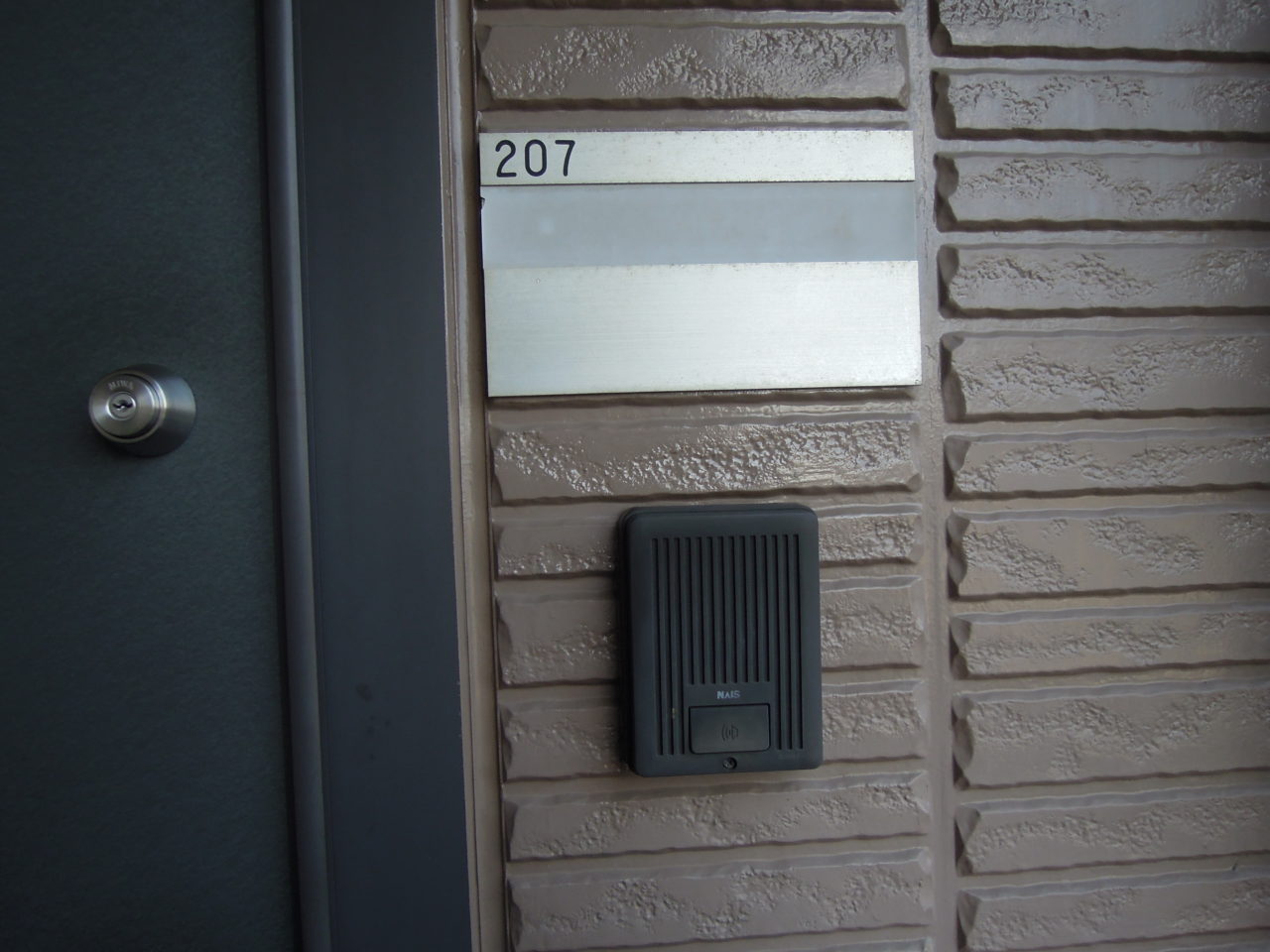

住戸玄関子機
工事中

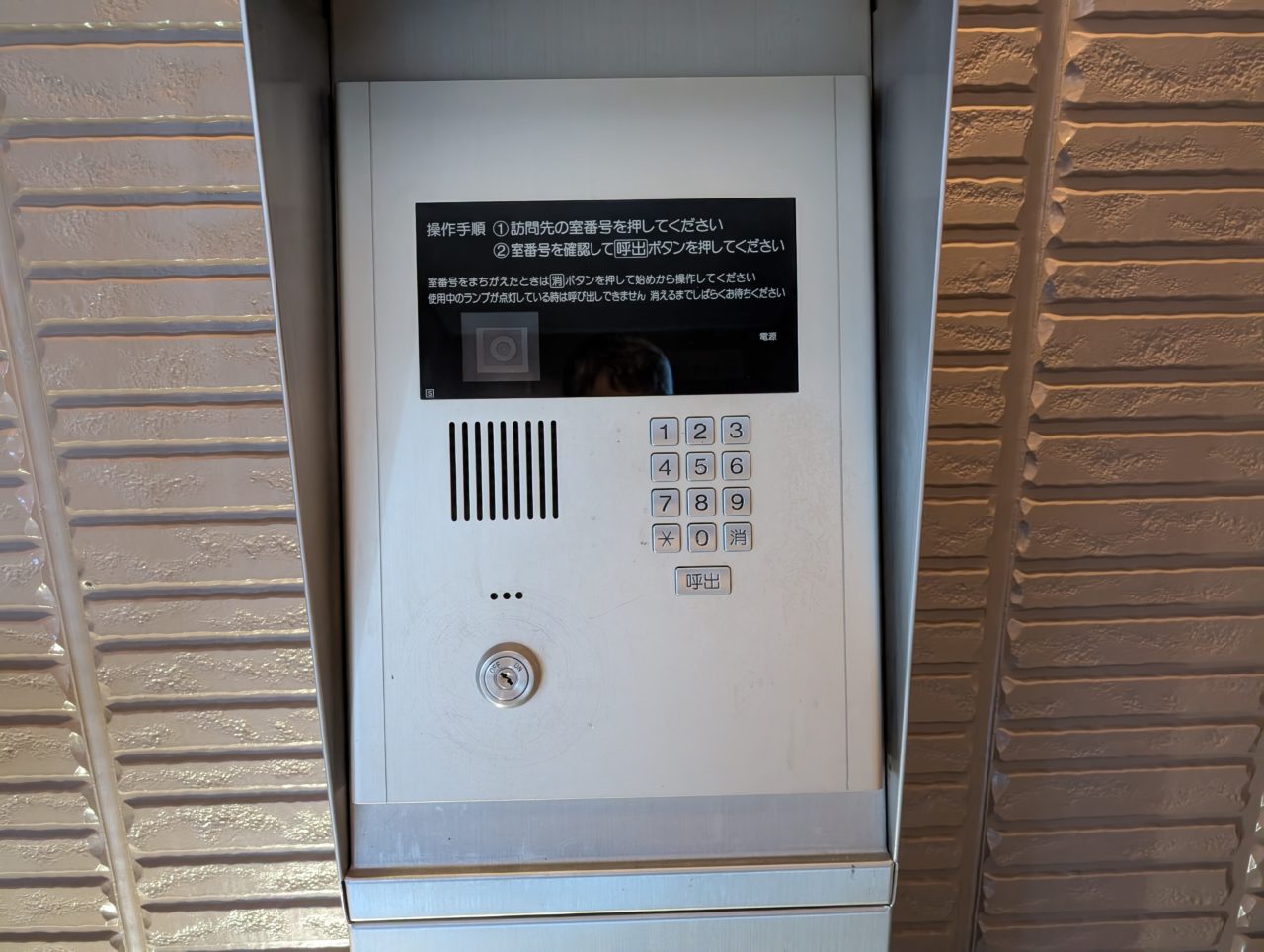

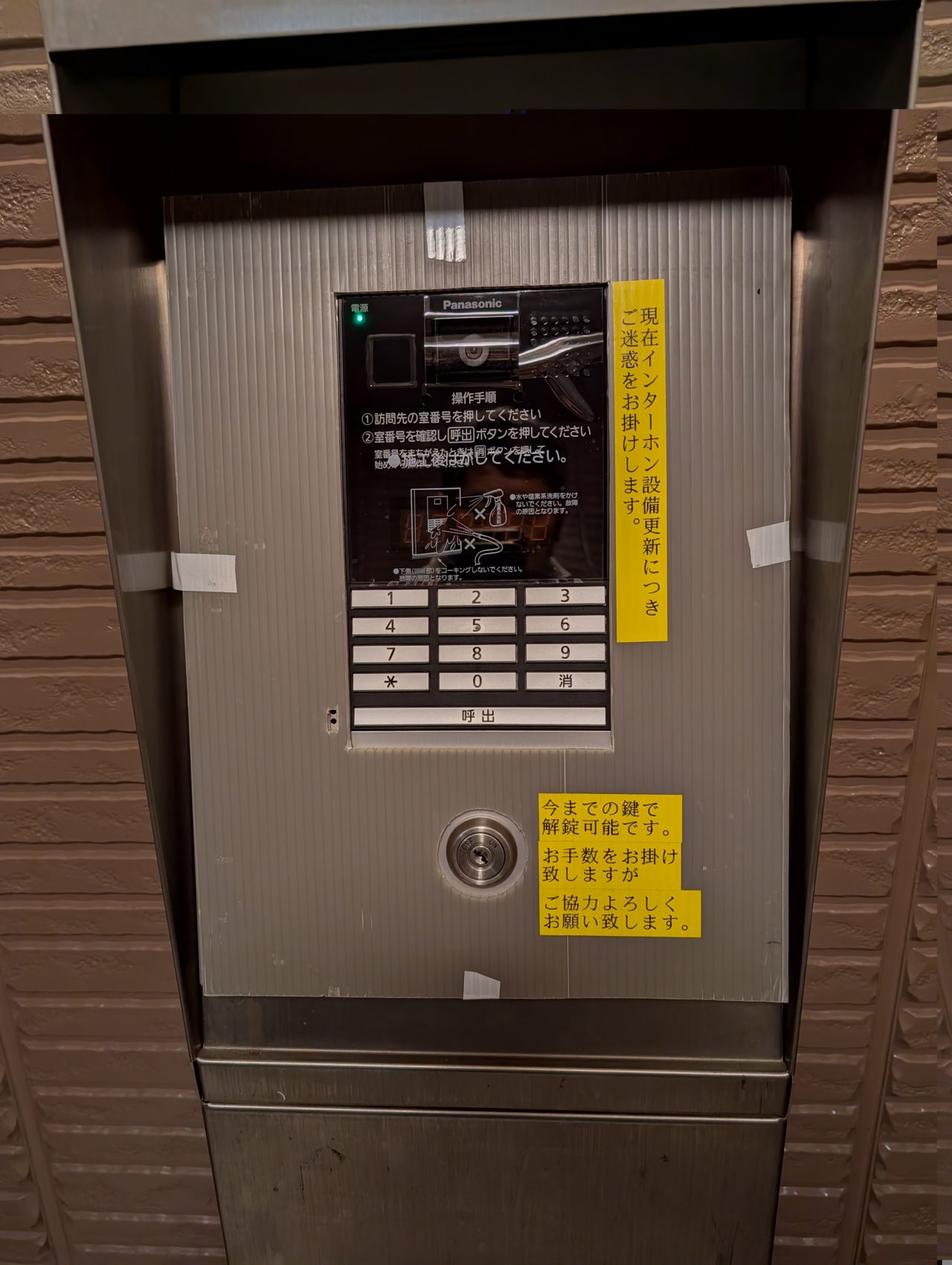

共同玄関機（カメラあり）
主装置（制御装置）
工事後

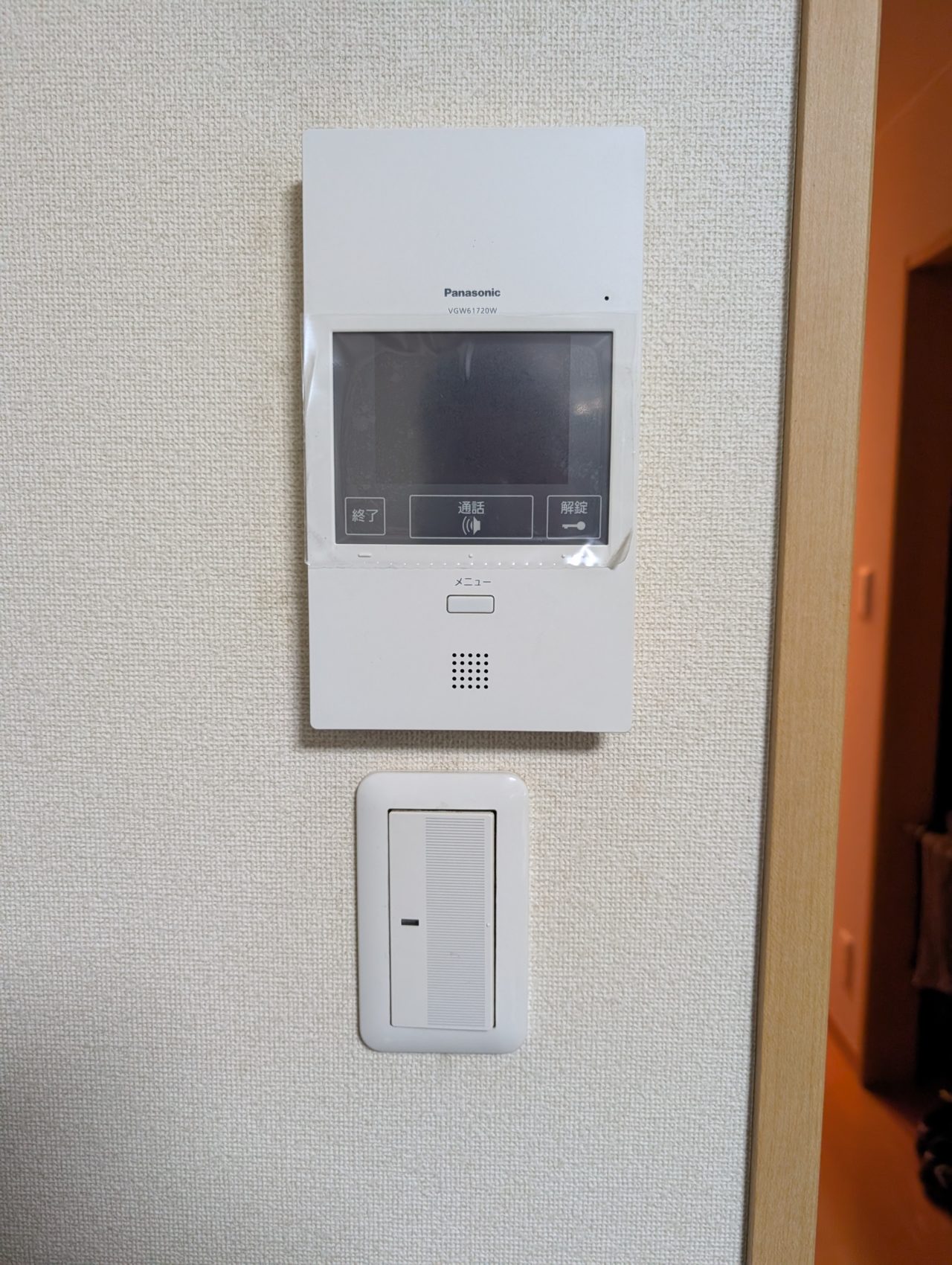

室内親機（モニターあり）

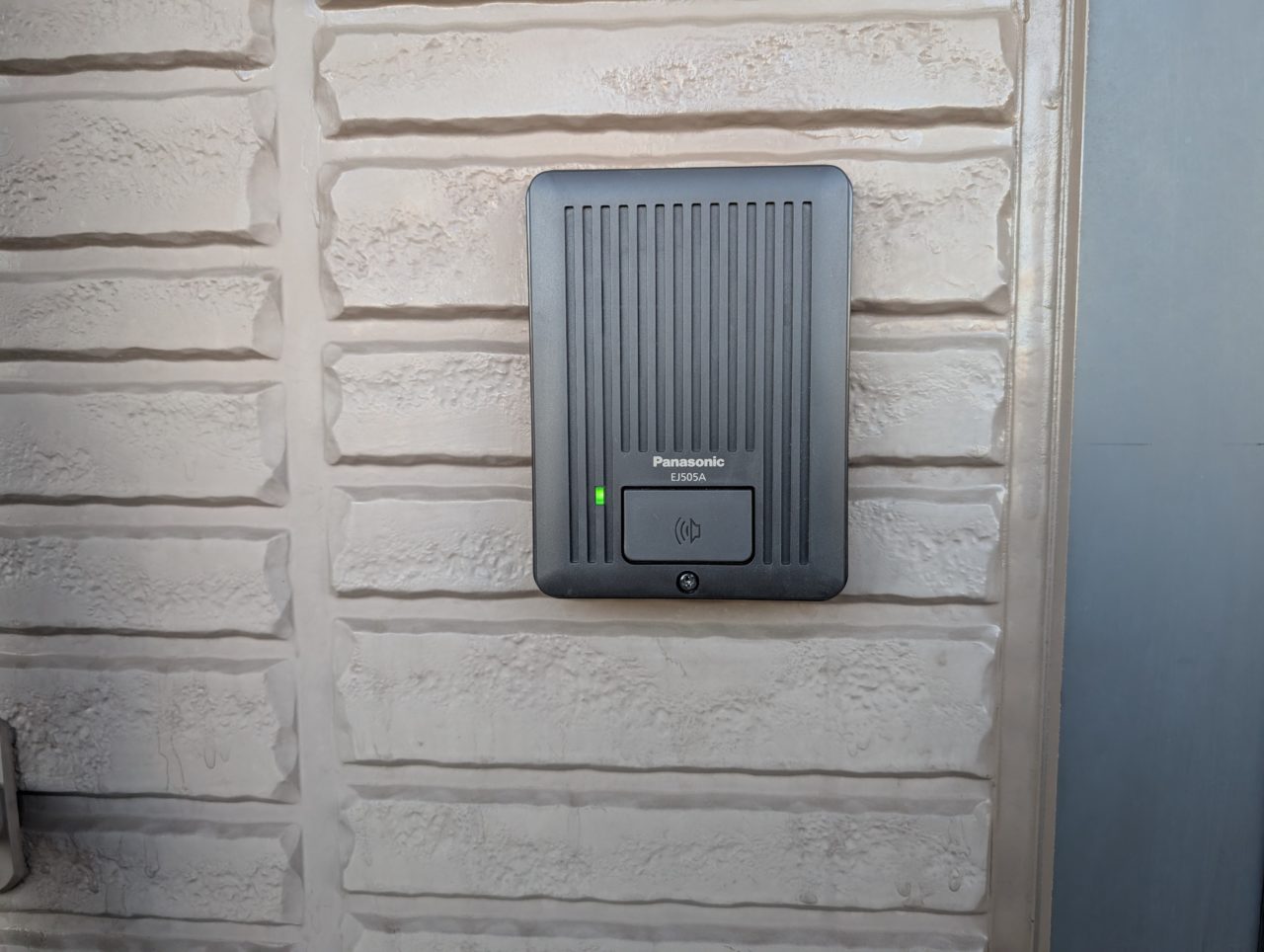

住戸玄関機（カメラなし）
3.小規模集合住宅インターホン
工事前
共同玄関機（主装置一体型）
カメラあり
室内親機（モニターあり）

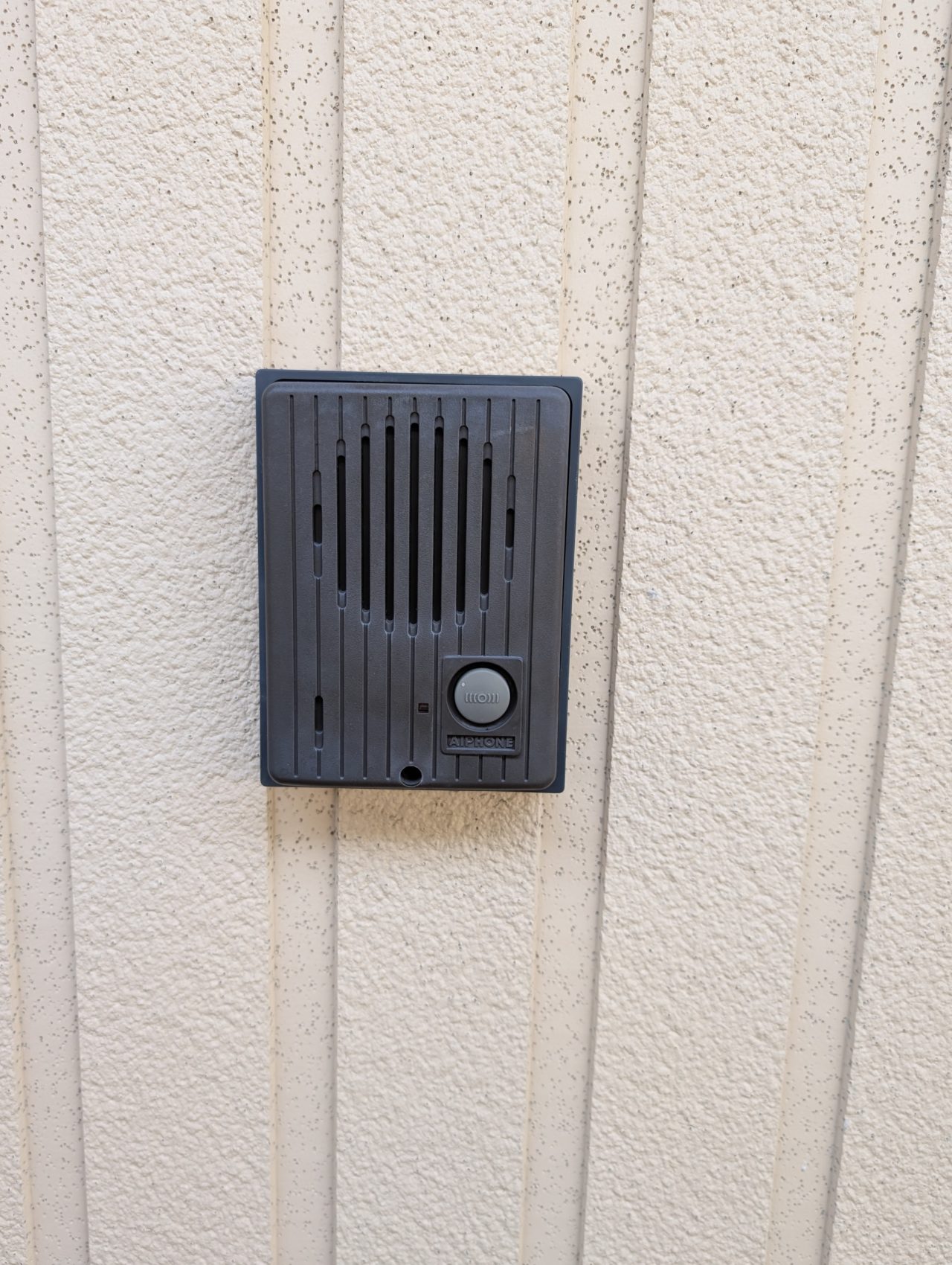

玄関子機
工事後

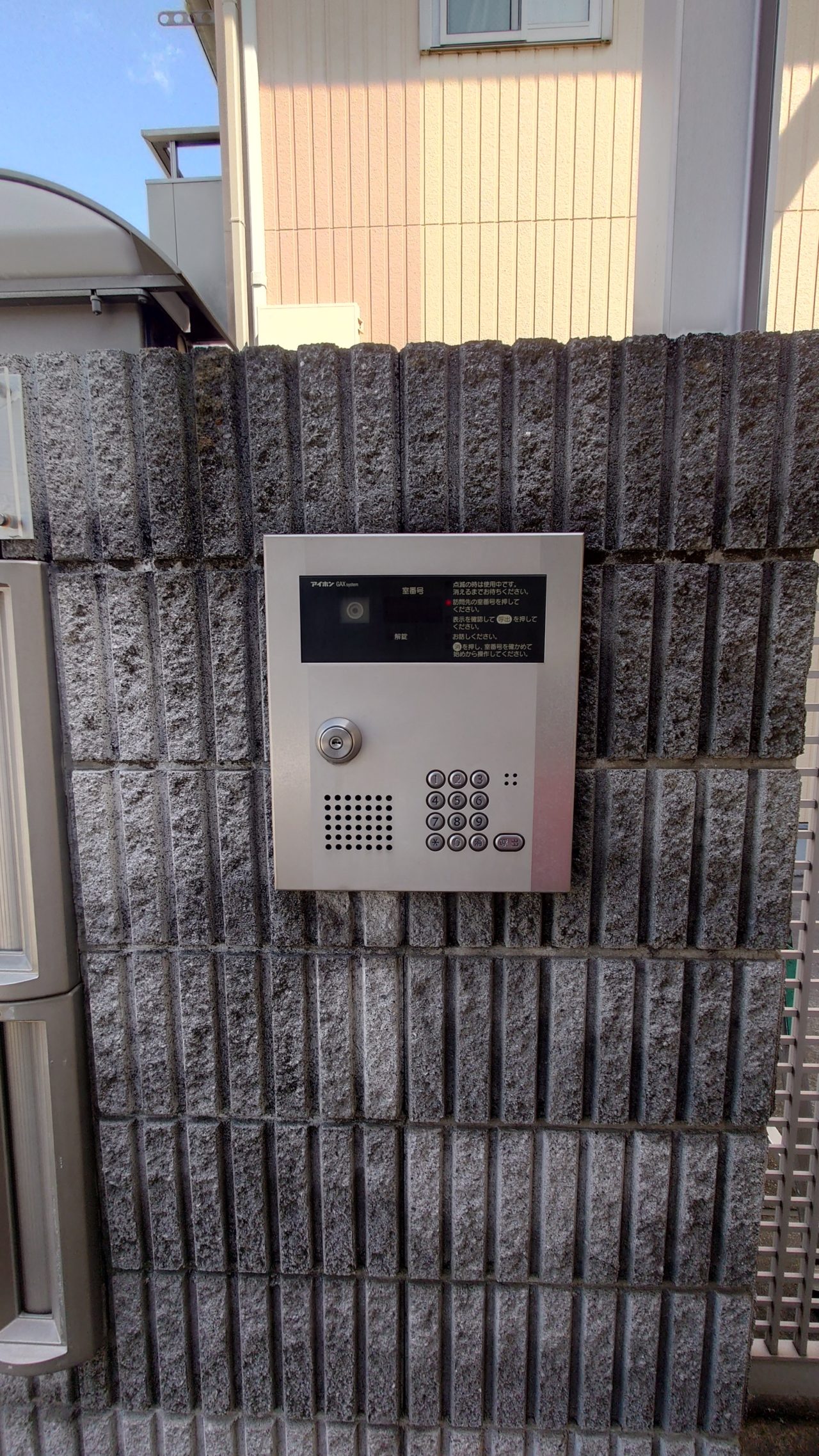

共同玄関機（主装置一体型）
カメラあり
室内親機（モニターあり）

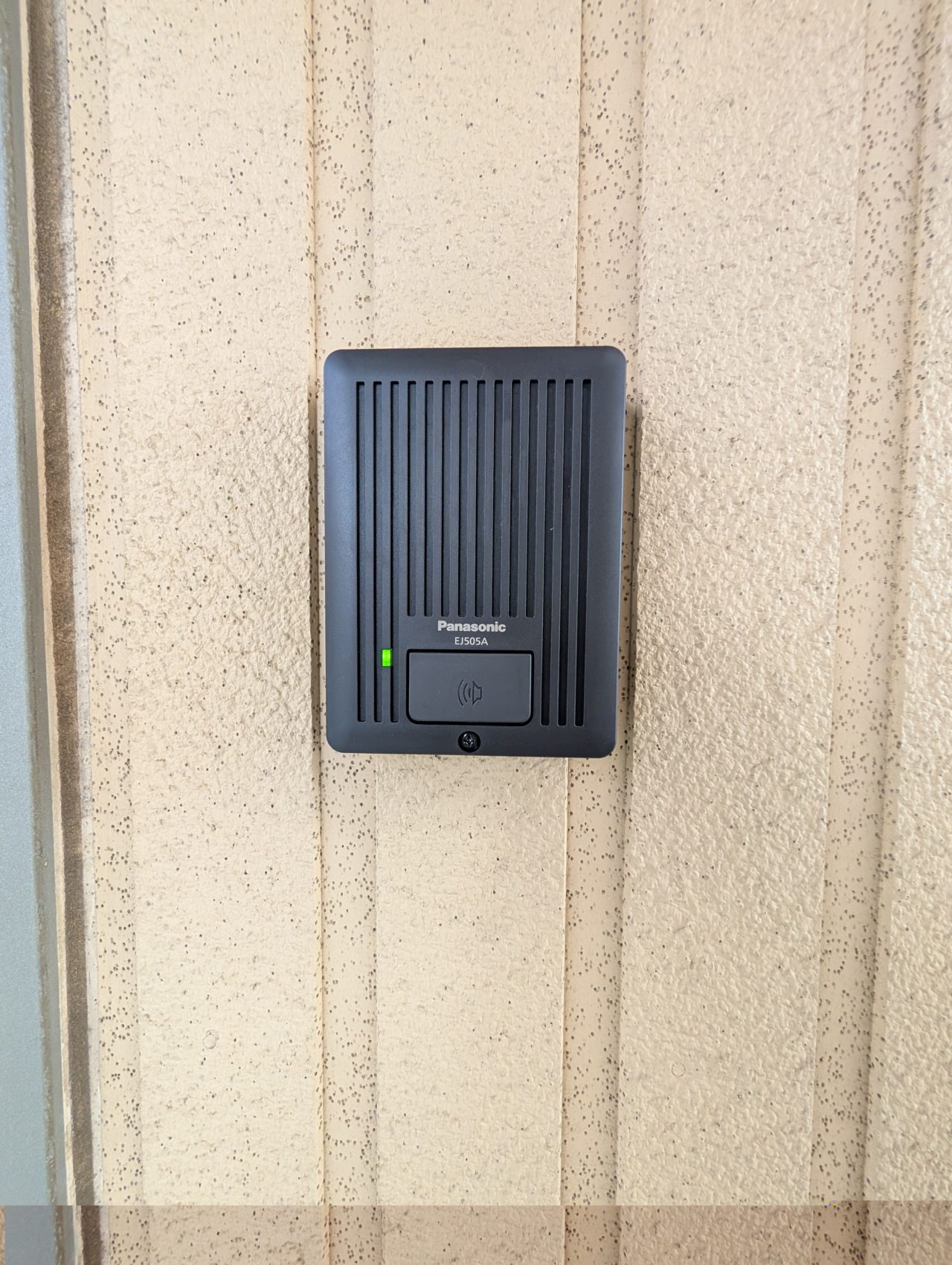

玄関子機（カメラなし）
